Wybór odpowiedniej rury osłonowej do instalacji gazowej jest kluczowy dla bezpieczeństwa i trwałości systemu. Najczęściej stosowanym rozwiązaniem są rury osłonowe z polietylenu (PE), wyposażone w rurę wydmuchową połączoną ze skrzynką uliczną. Takie rozwiązanie zapewnia optymalną ochronę i możliwość kontroli.
W przypadku skrzyżowań gazociągów PE z drogami i torami kolejowymi, stosuje się stalowe rury osłonowe. Ich wytrzymałość gwarantuje dodatkowe zabezpieczenie w miejscach narażonych na duże obciążenia.
Przy doborze rury osłonowej należy pamiętać o zasadzie, że jej średnica wewnętrzna powinna być co najmniej 1,5 raza większa od chronionego przewodu. W praktyce oznacza to, że średnica rury osłonowej jest zazwyczaj o 100-200 mm większa od średnicy gazociągu. Długość rury osłonowej zależy od rodzaju przeszkody, którą pokonuje instalacja.
Kluczowe wnioski:- Rury osłonowe PE są rekomendowane do większości instalacji gazowych
- Stalowe rury osłonowe stosuje się przy skrzyżowaniach z drogami i torami
- Średnica wewnętrzna rury osłonowej musi być min. 1,5 raza większa od chronionego przewodu
- Typowa różnica średnic między rurą osłonową a gazociągiem to 100-200 mm
- Długość rury osłonowej zależy od przeszkody terenowej
- System rury wydmuchowej i skrzynki ulicznej zwiększa bezpieczeństwo instalacji
Rury osłonowe w instalacjach gazowych: funkcje i znaczenie
Rury osłonowe do gazu pełnią kluczową rolę w zapewnieniu bezpieczeństwa i trwałości instalacji gazowych. Chronią one główny przewód gazowy przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych. Dodatkowo, ułatwiają wykrywanie ewentualnych wycieków gazu, zwiększając tym samym bezpieczeństwo użytkowania. Właściwie dobrana rura ochronna do instalacji gazowej znacząco wydłuża żywotność całego systemu.
- Ochrona przed uszkodzeniami mechanicznymi
- Izolacja od czynników zewnętrznych
- Ułatwienie detekcji wycieków
- Zwiększenie trwałości instalacji
- Umożliwienie bezpiecznej wymiany przewodu gazowego
Bezpieczeństwo instalacji gazowej: kluczowa rola osłon
Rury osłonowe stanowią pierwszą linię obrony przed wyciekami gazu. Tworzą one dodatkową barierę, która w przypadku uszkodzenia głównego przewodu, powstrzymuje gaz przed przedostaniem się do otoczenia. Dzięki temu, ewentualne wycieki są kierowane do bezpiecznych miejsc, gdzie mogą zostać łatwo wykryte i naprawione.
Ponadto, osłony chronią przewody gazowe przed uszkodzeniami mechanicznymi. Absorbują one naprężenia i uderzenia, które mogłyby uszkodzić główny przewód. Ta warstwa ochronna jest szczególnie istotna w miejscach narażonych na duże obciążenia, takich jak przejścia pod drogami czy torami kolejowymi.
Rodzaje rur osłonowych: polietylenowe vs stalowe
Wybór odpowiedniej rury osłonowej do gazu zależy od specyfiki instalacji i warunków środowiskowych. Najczęściej stosowane są dwa rodzaje materiałów: polietylen (PE) i stal. Każdy z nich ma swoje unikalne właściwości i zastosowania. Poniższa tabela przedstawia porównanie tych dwóch typów rur osłonowych.
| Cecha | Rury polietylenowe (PE) | Rury stalowe |
| Odporność na korozję | Wysoka | Niska (wymaga dodatkowej ochrony) |
| Elastyczność | Wysoka | Niska |
| Wytrzymałość mechaniczna | Średnia | Wysoka |
| Typowe zastosowania | Standardowe instalacje podziemne | Przejścia pod drogami, torami |

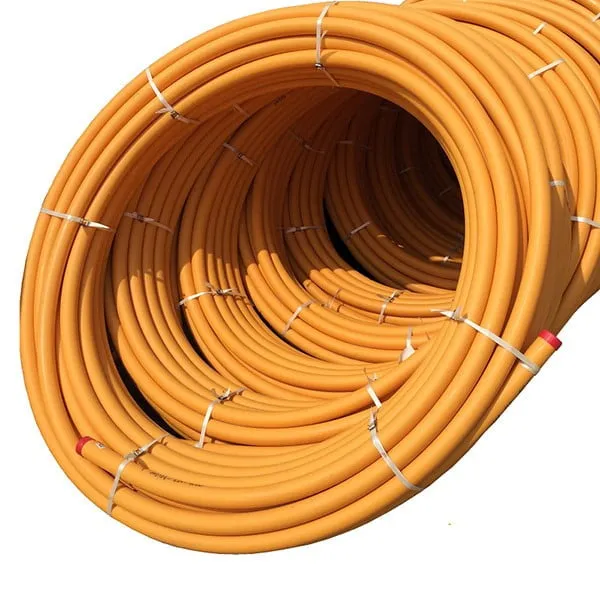

Rury polietylenowe (PE): elastyczność i odporność na korozję
Rury osłonowe PE do gazu charakteryzują się wysoką elastycznością, co ułatwia ich instalację w trudno dostępnych miejscach. Są odporne na korozję i działanie agresywnych substancji chemicznych, co zapewnia długotrwałą ochronę. Dodatkowo, ich gładka powierzchnia wewnętrzna minimalizuje opory przepływu gazu.
Rury PE są idealne do standardowych instalacji podziemnych. Sprawdzają się szczególnie dobrze w gruntach niestabilnych, gdzie mogą występować osiadania lub przemieszczenia ziemi. Ich elastyczność pozwala na dostosowanie się do zmian w ukształtowaniu terenu bez ryzyka pęknięć.
Rury stalowe: wytrzymałość w ekstremalnych warunkach
Stalowa rura osłonowa do gazu wyróżnia się niezwykłą wytrzymałością mechaniczną. Jest odporna na wysokie ciśnienia i ekstremalne obciążenia, co czyni ją idealnym wyborem w miejscach narażonych na duże naprężenia. Stal zapewnia również doskonałą ochronę przed uszkodzeniami mechanicznymi.
Rury stalowe są najczęściej stosowane w miejscach wymagających szczególnej ochrony, takich jak przejścia pod drogami czy torami kolejowymi. Sprawdzają się również w instalacjach naziemnych, gdzie istnieje ryzyko uszkodzeń mechanicznych. Wymagają jednak dodatkowej ochrony antykorozyjnej, aby zapewnić długotrwałą skuteczność.
Czytaj więcej: Czy styropian pije wodę? Fakty o nasiąkliwości materiału
Dobór średnicy rury osłonowej: klucz do efektywnej ochrony
Właściwy dobór średnicy rury osłonowej do gazu jest kluczowy dla zapewnienia skutecznej ochrony przewodu gazowego. Zbyt mała średnica może utrudnić instalację i konserwację, podczas gdy zbyt duża generuje niepotrzebne koszty. Optymalna średnica zapewnia odpowiednią przestrzeń dla przewodu gazowego, umożliwiając jednocześnie łatwy montaż i ewentualne naprawy. Prawidłowo dobrana średnica gwarantuje również efektywną wentylację przestrzeni między rurami.
Zasada 1,5: optymalna relacja średnic rur i osłon
Powszechnie stosowana zasada 1,5 mówi, że średnica wewnętrzna rury osłonowej powinna być co najmniej 1,5 raza większa od średnicy zewnętrznej chronionego przewodu gazowego. Ta reguła zapewnia wystarczającą przestrzeń dla bezpiecznego montażu i ewentualnych przemieszczeń przewodu. Dodatkowo, taka relacja średnic umożliwia efektywną wentylację przestrzeni międzyrurowej.
W praktyce, dla gazociągu o średnicy 100 mm, minimalna średnica wewnętrzna rury osłonowej powinna wynosić 150 mm. Dla większych instalacji, różnica między średnicami może sięgać nawet 200 mm. Takie rozwiązanie gwarantuje nie tylko bezpieczeństwo, ale także ułatwia prace konserwacyjne i ewentualne wymiany przewodu gazowego w przyszłości.
Długość rury osłonowej: dostosowanie do warunków terenowych
Długość rury osłonowej jest kluczowym parametrem, który należy starannie dobrać do specyfiki instalacji. Musi ona zapewniać pełną ochronę przewodu gazowego na całej długości narażonego odcinka. Właściwie dobrana długość gwarantuje bezpieczeństwo i efektywność instalacji. Poniżej przedstawiamy główne czynniki wpływające na dobór długości rury osłonowej.
- Rodzaj i wielkość przeszkody terenowej
- Głębokość ułożenia przewodu gazowego
- Lokalne przepisy i normy bezpieczeństwa
- Warunki gruntowe i stabilność podłoża
Przeszkody terenowe: jak wpływają na długość osłony?
Przeszkody terenowe, takie jak drogi, tory kolejowe czy cieki wodne, mają bezpośredni wpływ na długość rury osłonowej. W przypadku przejść pod drogami, długość osłony powinna wykraczać poza krawędzie jezdni o co najmniej 1 metr z każdej strony. Dla torów kolejowych, wymagana jest jeszcze większa rezerwa, często sięgająca 3-5 metrów poza skrajne tory.
W przypadku przeszkód wodnych, długość rury osłonowej musi uwzględniać nie tylko szerokość cieku, ale także stabilność brzegów. Często stosuje się dodatkowe zabezpieczenia, takie jak betonowe płyty ochronne, które również wpływają na całkowitą długość osłony. Właściwe dostosowanie długości rury osłonowej do specyfiki terenu gwarantuje kompleksową ochronę przewodu gazowego.
Dodatkowe elementy ochronne: kompleksowe zabezpieczenie
Skuteczna ochrona instalacji gazowej wymaga zastosowania dodatkowych elementów zabezpieczających. Uzupełniają one funkcje rury osłonowej, tworząc kompleksowy system bezpieczeństwa. Elementy te pomagają w monitorowaniu stanu instalacji, wykrywaniu ewentualnych wycieków oraz ułatwiają konserwację. Poniższa tabela przedstawia kluczowe elementy dodatkowe i ich funkcje.
| Element | Funkcja |
| Rura wydmuchowa | Odprowadzanie ewentualnych wycieków gazu |
| Skrzynka uliczna | Umożliwienie dostępu do zaworów i punktów kontrolnych |
| Płozy dystansowe | Utrzymanie przewodu gazowego w centralnej pozycji wewnątrz rury osłonowej |
| Manszety uszczelniające | Zabezpieczenie końców rury osłonowej przed wnikaniem wody i zanieczyszczeń |
Rura wydmuchowa i skrzynka uliczna: co musisz wiedzieć?
Rura wydmuchowa to kluczowy element systemu bezpieczeństwa instalacji gazowej. Jej głównym zadaniem jest odprowadzanie ewentualnych wycieków gazu z przestrzeni między rurą osłonową a przewodem gazowym. Dzięki temu, gaz nie gromadzi się w zamkniętej przestrzeni, co mogłoby prowadzić do niebezpiecznych sytuacji. Rura wydmuchowa zazwyczaj wyprowadzana jest ponad poziom gruntu w bezpieczne miejsce.
Skrzynka uliczna stanowi punkt dostępu do kluczowych elementów instalacji gazowej. Umożliwia ona szybki dostęp do zaworów odcinających, punktów kontrolnych czy końcówek rur wydmuchowych. Skrzynki uliczne są zazwyczaj wykonane z wytrzymałych materiałów i umieszczane na poziomie gruntu. Ich lokalizacja musi być starannie zaplanowana, aby zapewnić łatwy dostęp w sytuacjach awaryjnych, jednocześnie nie utrudniając ruchu pieszego czy kołowego.
Normy i przepisy: zgodność z wymogami prawnymi
Instalacja rur osłonowych w systemach gazowych podlega ścisłym regulacjom prawnym. Przestrzeganie norm i przepisów jest kluczowe dla zapewnienia bezpieczeństwa i legalności instalacji. Właściwe stosowanie się do wytycznych gwarantuje nie tylko bezpieczeństwo użytkowników, ale także zgodność z wymogami ubezpieczycieli i instytucji kontrolnych. Ignorowanie przepisów może prowadzić do poważnych konsekwencji prawnych i finansowych.
- PN-EN 1555: Norma dotycząca systemów przewodów rurowych z tworzyw sztucznych do przesyłania paliw gazowych
- PN-EN 12007: Wytyczne dla infrastruktury gazowej
- Rozporządzenie Ministra Gospodarki w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe
- PN-EN 12732: Norma dotycząca spawania stalowych układów rurowych w gazownictwie
- PN-EN 13480: Norma dla przemysłowych instalacji rurociągowych metalowych
Certyfikacja i kontrola: gwarancja bezpieczeństwa instalacji
Proces certyfikacji rur osłonowych do instalacji gazowych obejmuje szereg rygorystycznych testów i kontroli. Producenci muszą udowodnić, że ich produkty spełniają wszystkie wymagane normy bezpieczeństwa i jakości. Certyfikacja obejmuje badania wytrzymałościowe, testy szczelności oraz analizę składu chemicznego materiałów. Tylko rury, które pomyślnie przejdą wszystkie etapy kontroli, otrzymują certyfikat dopuszczający do stosowania w instalacjach gazowych.
Regularne kontrole instalacji gazowych, w tym rur osłonowych, są kluczowe dla utrzymania ich bezpieczeństwa. Przeprowadzane są one przez wykwalifikowanych specjalistów, którzy sprawdzają stan techniczny, szczelność oraz zgodność z aktualnymi normami. Częstotliwość kontroli zależy od typu instalacji i lokalnych przepisów, ale zazwyczaj odbywa się co najmniej raz w roku. Systematyczne inspekcje pozwalają wcześnie wykryć potencjalne problemy i zapobiec poważnym awariom.
Kompleksowa ochrona gazociągów: klucz do bezpieczeństwa
Rury osłonowe stanowią fundament bezpieczeństwa instalacji gazowych. Ich prawidłowy dobór, uwzględniający materiał, średnicę i długość, jest kluczowy dla skutecznej ochrony przewodów gazowych. Polietylenowe rury osłonowe sprawdzają się w standardowych instalacjach podziemnych, podczas gdy stalowe zapewniają wyjątkową wytrzymałość w ekstremalnych warunkach.
Zasada 1,5 przy doborze średnicy oraz staranne dostosowanie długości rury osłonowej do warunków terenowych gwarantują optymalną ochronę. Dodatkowe elementy, takie jak rury wydmuchowe i skrzynki uliczne, tworzą kompleksowy system zabezpieczeń. Przestrzeganie norm i przepisów oraz regularne kontrole są niezbędne dla utrzymania wysokiego poziomu bezpieczeństwa instalacji gazowych.
