Obliczanie promienia gięcia rury to kluczowa umiejętność w instalacjach hydraulicznych i przemysłowych. Precyzyjne określenie tego parametru zapewnia trwałość i funkcjonalność instalacji. Istnieje kilka metod obliczania promienia gięcia, od prostych wzorów po zaawansowane kalkulatory online.
Podstawowa metoda opiera się na średnicy zewnętrznej i grubości ściany rury. Dla przykładu, rura o średnicy 50 mm i grubości ściany 5 mm będzie miała promień gięcia 27,5 mm. Warto pamiętać, że wraz ze wzrostem średnicy rury, zwiększa się również minimalny promień gięcia.
Kluczowe wnioski:- Promień gięcia oblicza się uwzględniając średnicę zewnętrzną i grubość ściany rury
- Wzór na promień gięcia to: R = D/2 + K × t, gdzie D to średnica zewnętrzna, K to stała, a t to grubość ściany
- Dokładny pomiar średnicy i grubości ściany jest kluczowy dla precyzyjnych obliczeń
- Dostępne są online kalkulatory ułatwiające szybkie i dokładne obliczenia
- Na minimalny promień gięcia wpływają: wytrzymałość materiału, średnica rury, grubość ściany i metoda gięcia
- Większa średnica rury zazwyczaj wymaga większego promienia gięcia
Promień gięcia rury: Kluczowy parametr w instalacjach

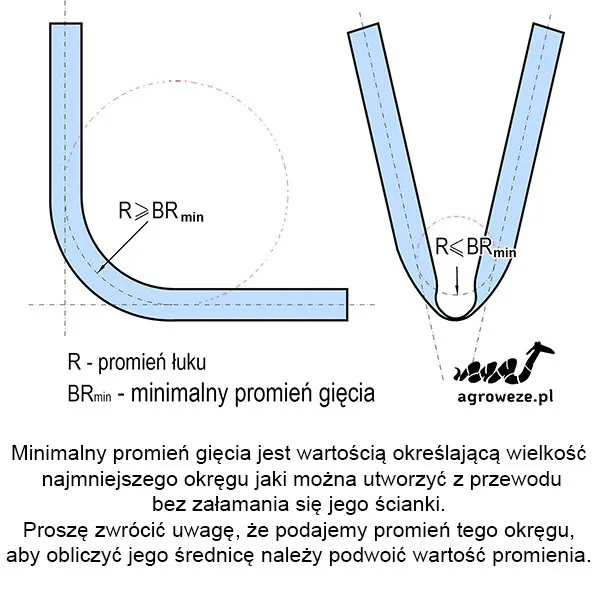

Promień gięcia rury to kluczowy parametr w instalacjach rurowych. Określa on minimalny promień łuku, przy którym rura może być bezpiecznie wygięta bez ryzyka uszkodzenia. Jest to istotne dla zachowania integralności strukturalnej i przepływowej rury. Prawidłowe obliczenie tego parametru gwarantuje długotrwałą funkcjonalność i bezpieczeństwo instalacji.
Wpływ promienia gięcia na trwałość i funkcjonalność rur
Niewłaściwe gięcie rur może prowadzić do poważnych konsekwencji. Zbyt ostry kąt gięcia może spowodować pęknięcia, załamania lub spłaszczenia rury. To z kolei może prowadzić do ograniczenia przepływu, zwiększenia oporów hydraulicznych lub nawet całkowitego zablokowania przepływu. W skrajnych przypadkach, nieprawidłowe gięcie może doprowadzić do awarii całego systemu.
Prawidłowe obliczanie promienia gięcia rury przynosi wiele korzyści. Zapewnia optymalny przepływ medium, minimalizuje straty ciśnienia i przedłuża żywotność instalacji. Dodatkowo, precyzyjnie wygięte rury ułatwiają montaż i konserwację, co przekłada się na oszczędność czasu i kosztów w długiej perspektywie.
Metoda krok po kroku: Obliczanie promienia gięcia rury
Jak obliczyć promień gięcia rury? To proces, który wymaga dokładności i uwagi. Poniżej przedstawiamy metodę krok po kroku, która pomoże Ci precyzyjnie określić ten ważny parametr. Pamiętaj, że dokładność obliczeń ma kluczowe znaczenie dla bezpieczeństwa i efektywności instalacji.
- Zmierz dokładnie średnicę zewnętrzną rury
- Określ grubość ściany rury
- Ustal wartość stałej K dla danego materiału rury
- Zastosuj wzór: R = D/2 + K × t
- Zweryfikuj wynik z zaleceniami producenta
Przykładowe obliczenia: Od teorii do praktyki
Rozważmy przykład obliczenia promienia gięcia dla rury stalowej o średnicy zewnętrznej 50 mm i grubości ściany 5 mm. Przyjmijmy, że stała K dla stali wynosi 0,5. Stosując wzór R = D/2 + K × t, otrzymujemy: R = 50/2 + 0,5 × 5 = 25 + 2,5 = 27,5 mm. Zatem minimalny promień gięcia dla tej rury wynosi 27,5 mm.
Interpretując wynik, należy pamiętać, że jest to wartość minimalna. W praktyce często stosuje się większy promień gięcia dla zwiększenia bezpieczeństwa i trwałości instalacji. Warto również skonsultować się z zaleceniami producenta, które mogą uwzględniać specyficzne właściwości danego typu rury.
Czytaj więcej: Ceny gazu na rynku: Aktualne trendy i prognozy dla konsumentów
Precyzyjny pomiar: Klucz do dokładnych obliczeń
Dokładne pomiary są fundamentem prawidłowego obliczania promienia gięcia rury. Nawet niewielki błąd w pomiarze średnicy zewnętrznej lub grubości ściany może znacząco wpłynąć na końcowy wynik. Precyzyjne narzędzia pomiarowe są niezbędne do uzyskania wiarygodnych danych. Warto zainwestować w wysokiej jakości przyrządy, które zapewnią dokładność na poziomie dziesiątych części milimetra.
| Narzędzie | Zastosowanie | Dokładność |
| Suwmiarka cyfrowa | Pomiar średnicy i grubości ściany | 0,01 mm |
| Mikrometr | Precyzyjny pomiar grubości ściany | 0,001 mm |
| Taśma miernicza | Pomiar długości rury | 1 mm |
Techniki pomiaru średnicy zewnętrznej i grubości ściany
Pomiar średnicy zewnętrznej rury wymaga szczególnej uwagi. Najlepiej użyć suwmiarki cyfrowej, obejmując nią rurę w kilku miejscach i uśredniając wyniki. Pamiętaj, aby pomiar wykonać prostopadle do osi rury, unikając miejsc z widocznymi deformacjami czy zanieczyszczeniami.
Grubość ściany najdokładniej zmierzysz mikrometrem. Wybierz kilka punktów na obwodzie rury i dokonaj pomiaru. Zwróć uwagę na ewentualne nierówności powierzchni. Dla rur o cienkich ściankach, użyj mikrometru z płaskimi końcówkami, aby uniknąć deformacji materiału podczas pomiaru.
Wzór na promień gięcia: Zrozumienie zmiennych
Wzór na promień gięcia rury to kluczowe narzędzie w procesie projektowania instalacji. Podstawowa formuła to: R = D/2 + K × t, gdzie R to promień gięcia, D to średnica zewnętrzna rury, K to stała zależna od materiału, a t to grubość ściany. Każda z tych zmiennych ma istotny wpływ na końcowy wynik. Średnica zewnętrzna i grubość ściany są mierzalne, podczas gdy stała K wymaga znajomości właściwości materiału rury.
Stała K: Tajemniczy czynnik w obliczeniach
Stała K odgrywa kluczową rolę w obliczeniach promienia gięcia. Jest to współczynnik uwzględniający właściwości mechaniczne materiału rury. Wartość K wpływa na minimalny promień gięcia, zapewniając bezpieczne odkształcenie materiału bez ryzyka uszkodzeń strukturalnych.
Wartość stałej K różni się w zależności od rodzaju materiału. Dla stali nierdzewnej K wynosi zazwyczaj 0,5, dla miedzi 0,4, a dla aluminium 0,7. Warto pamiętać, że te wartości mogą się nieznacznie różnić w zależności od konkretnego gatunku materiału i metody produkcji rury. Zawsze warto skonsultować się z danymi producenta lub normami branżowymi.
Kalkulatory online: Szybkie i precyzyjne obliczenia
Kalkulatory online to nowoczesne narzędzia ułatwiające obliczanie promienia gięcia rury. Oferują one szybkość, dokładność i wygodę użytkowania. Eliminują ryzyko błędów obliczeniowych, automatycznie uwzględniając wszystkie niezbędne zmienne. Wiele kalkulatorów posiada bazy danych materiałów, co ułatwia dobór odpowiedniej wartości stałej K. Dodatkowo, niektóre narzędzia online oferują wizualizacje wyników, co pomaga w lepszym zrozumieniu parametrów gięcia.
Jak korzystać z kalkulatorów promienia gięcia?
Korzystanie z kalkulatora promienia gięcia rury jest proste i intuicyjne. Zazwyczaj wystarczy wprowadzić podstawowe parametry rury: średnicę zewnętrzną, grubość ściany oraz rodzaj materiału. Niektóre kalkulatory mogą wymagać dodatkowych informacji, takich jak temperatura pracy czy metoda gięcia.
Po wprowadzeniu danych, kalkulator automatycznie obliczy minimalny promień gięcia. Wynik zazwyczaj prezentowany jest w formie liczbowej, często z dodatkowymi informacjami, takimi jak maksymalny kąt gięcia czy długość łuku. Warto zwrócić uwagę na jednostki miary i upewnić się, że są one zgodne z naszymi potrzebami. Niektóre kalkulatory oferują możliwość konwersji jednostek, co jest szczególnie przydatne w międzynarodowych projektach.
Czynniki wpływające na minimalny promień gięcia
Minimalny promień gięcia rury zależy od wielu czynników. Kluczowe znaczenie mają właściwości materiału, z którego wykonana jest rura, jej wymiary oraz metoda gięcia. Zrozumienie tych czynników pozwala na optymalne projektowanie instalacji rurowych i unikanie potencjalnych problemów podczas montażu i eksploatacji.
| Czynnik | Wpływ na promień gięcia |
| Materiał rury | Określa elastyczność i wytrzymałość |
| Średnica rury | Większa średnica = większy promień gięcia |
| Grubość ściany | Wpływa na sztywność rury |
| Metoda gięcia | Określa możliwości kształtowania |
Materiał rury: Różnice w elastyczności i wytrzymałości
Różne materiały rur charakteryzują się odmiennymi właściwościami mechanicznymi. Stal nierdzewna oferuje wysoką wytrzymałość, ale mniejszą elastyczność. Miedź jest bardziej plastyczna, co ułatwia gięcie, ale wymaga ostrożności, aby uniknąć spłaszczeń. Rury z tworzyw sztucznych, takie jak PVC czy PE, mają jeszcze inne charakterystyki.
Elastyczność materiału wpływa bezpośrednio na minimalny promień gięcia. Materiały bardziej elastyczne pozwalają na ostrzejsze łuki, podczas gdy sztywniejsze wymagają większych promieni. Wytrzymałość materiału określa, jak duże naprężenia może on znieść bez uszkodzeń strukturalnych. Te czynniki muszą być starannie rozważone przy projektowaniu instalacji.
Metody gięcia: Wpływ na ostateczny kształt rury
Gięcie na zimno to popularna metoda dla rur o mniejszych średnicach. Wykorzystuje się tu specjalne giętarki mechaniczne lub hydrauliczne. Metoda ta jest szybka i ekonomiczna, ale ograniczona do określonych materiałów i promieni gięcia. Precyzyjne ustawienie maszyny jest kluczowe dla uniknięcia spłaszczeń czy załamań.
Gięcie na gorąco stosuje się dla rur o większych średnicach lub wykonanych z trudniejszych do formowania materiałów. Rura jest podgrzewana lokalnie, co zwiększa jej plastyczność. Metoda ta pozwala na uzyskanie mniejszych promieni gięcia, ale wymaga specjalistycznego sprzętu i doświadczenia. Kontrola temperatury jest krytyczna dla zachowania właściwości materiału.
Zależność między średnicą rury a promieniem gięcia
Średnica rury ma bezpośredni wpływ na minimalny promień gięcia. Generalnie, im większa średnica rury, tym większy musi być promień gięcia. Ta zależność wynika z fizyki materiałów i mechaniki odkształceń. Większa średnica oznacza więcej materiału do odkształcenia, co wymaga łagodniejszego łuku. Ignorowanie tej zasady może prowadzić do poważnych problemów, takich jak załamania czy pęknięcia rury.
- Zawsze stosuj się do zaleceń producenta dotyczących minimalnych promieni gięcia
- Uwzględnij margines bezpieczeństwa, szczególnie przy rurach o dużych średnicach
- Pamiętaj, że zbyt ostry łuk może znacząco zwiększyć opory przepływu
Optymalizacja promienia gięcia dla różnych średnic
Dla rur o małych średnicach, optymalizacja promienia gięcia często koncentruje się na zachowaniu kompaktowości instalacji. W takich przypadkach można stosować relatywnie ostre łuki, ale zawsze w granicach bezpieczeństwa. Warto rozważyć użycie specjalistycznych narzędzi, które zapewnią precyzyjne i powtarzalne gięcie.
W przypadku rur o dużych średnicach, optymalizacja staje się bardziej złożona. Konieczne jest znalezienie równowagi między wymaganym promieniem gięcia a praktycznymi aspektami instalacji. Często wymaga to zaawansowanego planowania przestrzennego i może wpływać na ogólny projekt systemu. W niektórych sytuacjach lepszym rozwiązaniem może być zastosowanie prefabrykowanych łuków zamiast gięcia na miejscu.
Precyzyjne obliczenia promienia gięcia dla trwałości
Precyzyjne obliczanie promienia gięcia rury jest kluczowe dla zapewnienia trwałości i funkcjonalności instalacji rurowych. W artykule przedstawiono metody, które pomagają uniknąć błędów, takie jak dokładne pomiary średnicy zewnętrznej i grubości ściany, co ma bezpośredni wpływ na końcowy wynik. Użycie wzoru R = D/2 + K × t oraz kalkulatorów online pozwala na szybkie i dokładne obliczenia, eliminując ryzyko błędów ludzkich.
Ważnym aspektem jest również zrozumienie wpływu materiału rury i metody gięcia na minimalny promień gięcia. Różne materiały mają różne właściwości mechaniczne, które determinują ich elastyczność i wytrzymałość. Wybór odpowiedniej metody gięcia, czy to na zimno, czy na gorąco, pozwala na optymalne dostosowanie promienia gięcia do specyfikacji rury, co jest szczególnie istotne przy większych średnicach.
Podsumowując, precyzyjne obliczenia promienia gięcia są niezbędne do zapewnienia bezpieczeństwa i długowieczności systemów rurowych. Poprawne wykorzystanie dostępnych narzędzi i technik umożliwia projektowanie efektywnych i niezawodnych instalacji, co przekłada się na oszczędność czasu i kosztów w długoterminowej perspektywie.
