Ogniwa fotowoltaiczne to kluczowe elementy systemów energii odnawialnej. Przekształcają one energię słoneczną w elektryczną. Ich budowa opiera się na półprzewodnikach, głównie krzemie. Składają się z dwóch warstw: N (ujemnej) i P (dodatniej). Gdy światło pada na ogniwo, wyzwala elektrony, generując prąd.
Istnieją różne typy ogniw: monokrystaliczne, polikrystaliczne i amorficzne. Różnią się one efektywnością i zastosowaniem. Proces produkcji ogniw obejmuje wytwarzanie krzemu, cięcie na wafle, domieszkowanie i tworzenie modułów.
Najważniejsze informacje:- Ogniwa fotowoltaiczne zamieniają światło słoneczne na prąd elektryczny
- Głównym materiałem używanym w ogniwach jest krzem
- Ogniwa składają się z warstw N i P tworzących pole elektryczne
- Wyróżniamy trzy główne typy ogniw: mono-, polikrystaliczne i amorficzne
- Produkcja ogniw to złożony proces, od wytworzenia krzemu po laminację modułów
Podstawowe elementy ogniwa fotowoltaicznego

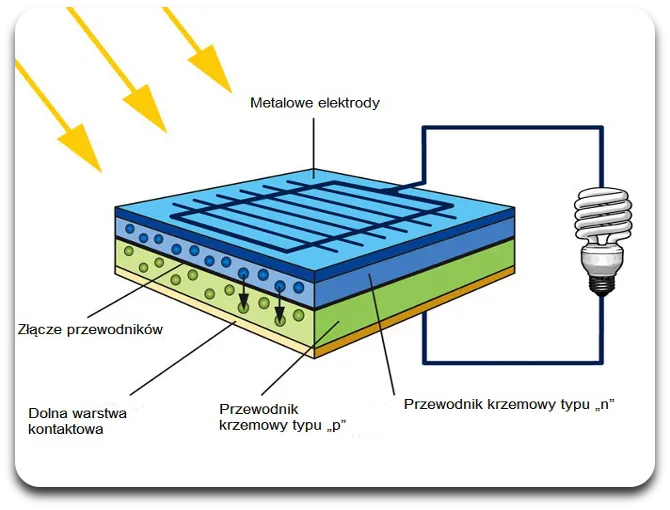

Budowa ogniwa fotowoltaicznego opiera się na wykorzystaniu półprzewodników, głównie krzemu. Struktura ta składa się z dwóch kluczowych warstw: N (ujemnej) i P (dodatniej). Warstwa N zawiera nadmiar elektronów, co nadaje jej ładunek ujemny. Najczęściej stosuje się tu domieszkę fosforu, która dostarcza dodatkowe elektrony.
Z kolei warstwa P charakteryzuje się obecnością "dziur", czyli miejsc po elektronach, co nadaje jej ładunek dodatni. W tej warstwie stosuje się domieszkę boru. Połączenie tych dwóch warstw tworzy złącze p-n, które jest sercem konstrukcji paneli słonecznych. To właśnie na granicy tych warstw zachodzi proces konwersji energii słonecznej w elektryczną.
Warstwy N i P pełnią kluczowe funkcje w strukturze ogniw słonecznych. Warstwa N, bogata w elektrony, stanowi źródło nośników ładunku. Warstwa P, z kolei, przyciąga te elektrony. Gdy foton światła słonecznego uderza w ogniwo, wyzwala elektrony, co prowadzi do powstania różnicy potencjałów i generowania prądu elektrycznego.
Rola półprzewodników w ogniwach fotowoltaicznych jest fundamentalna. Materiały te posiadają unikalne właściwości elektryczne, które umożliwiają efektywną konwersję światła na energię elektryczną. Krzem, jako najpopularniejszy półprzewodnik w budowie instalacji fotowoltaicznej, wykazuje idealną równowagę między dostępnością, ceną a wydajnością.
Jak działa ogniwo fotowoltaiczne?
Proces konwersji światła na energię elektryczną w ogniwach fotowoltaicznych rozpoczyna się, gdy fotony światła słonecznego padają na powierzchnię ogniwa. Te fotony przekazują swoją energię elektronom w warstwie półprzewodnika, wybijając je ze stanu podstawowego. Wybite elektrony przemieszczają się w kierunku warstwy N, pozostawiając za sobą "dziury" w warstwie P.
To przemieszczenie ładunków elektrycznych prowadzi do powstania różnicy potencjałów między warstwami ogniwa. Gdy podłączymy zewnętrzny obwód, elektrony będą przepływać od warstwy N do P, generując prąd elektryczny. Ten proces zachodzi nieprzerwanie, dopóki ogniwo jest wystawione na działanie światła słonecznego.
Zjawisko fotowoltaiczne, będące podstawą działania ogniw słonecznych, zostało odkryte przez Alexandre'a Becquerela w 1839 roku. Polega ono na bezpośredniej konwersji energii promieniowania słonecznego na energię elektryczną, bez udziału procesów termicznych czy mechanicznych. To właśnie to zjawisko umożliwia efektywne wykorzystanie energii słońca w systemach fotowoltaicznych.
- Absorpcja fotonów przez materiał półprzewodnikowy
- Wybicie elektronów ze stanu podstawowego
- Przemieszczenie elektronów do warstwy N
- Powstanie różnicy potencjałów między warstwami
- Generacja prądu elektrycznego w zewnętrznym obwodzie
Rodzaje ogniw słonecznych
W świecie fotowoltaiki wyróżniamy kilka głównych typów ogniw słonecznych. Każdy z nich charakteryzuje się unikalnymi właściwościami, wpływającymi na ich wydajność, koszt produkcji i zastosowanie. Przyjrzyjmy się trzem najpopularniejszym rodzajom: ogniwom monokrystalicznym, polikrystalicznym i amorficznym.
Ogniwa monokrystaliczne
Budowa ogniwa fotowoltaicznego typu monokrystalicznego opiera się na wykorzystaniu jednego dużego kryształu krzemu. Proces produkcji tych ogniw jest skomplikowany i energochłonny, co przekłada się na ich wyższą cenę. Charakteryzują się one jednak najwyższą sprawnością wśród dostępnych na rynku rozwiązań, osiągając efektywność na poziomie 20-22%.
- Zalety: Wysoka wydajność, długa żywotność, dobra praca w słabszym oświetleniu
- Wady: Wyższy koszt produkcji, wrażliwość na zacienienie, mniejsza efektywność w wysokich temperaturach
Ogniwa polikrystaliczne
Struktura ogniw słonecznych polikrystalicznych składa się z wielu mniejszych kryształów krzemu. Proces ich produkcji jest mniej skomplikowany i tańszy w porównaniu do ogniw monokrystalicznych. Charakteryzują się nieco niższą sprawnością, która zazwyczaj mieści się w przedziale 15-18%.
- Zalety: Niższy koszt produkcji, lepsza praca w wysokich temperaturach, efektywne wykorzystanie przestrzeni
- Wady: Niższa wydajność w porównaniu do ogniw monokrystalicznych, mniejsza estetyka (niejednolity kolor)
Ogniwa amorficzne
Komponenty systemu fotowoltaicznego w przypadku ogniw amorficznych opierają się na cienkowarstwowym krzemie bez regularnej struktury krystalicznej. Ta technologia pozwala na produkcję elastycznych i lekkich paneli. Ogniwa amorficzne charakteryzują się najniższą sprawnością spośród omawianych typów, zwykle w granicach 6-8%.
- Zalety: Niski koszt produkcji, elastyczność i lekkość, dobra praca przy słabym oświetleniu
- Wady: Niska wydajność, szybsza degradacja w porównaniu do innych typów, potrzeba większej powierzchni dla uzyskania tej samej mocy
Proces produkcji ogniw fotowoltaicznych
Produkcja ogniw fotowoltaicznych to złożony proces technologiczny, wymagający precyzji i zaawansowanych technologii. Składa się on z kilku kluczowych etapów, które mają bezpośredni wpływ na jakość i efektywność końcowego produktu.
Pierwszym etapem jest wytwarzanie krzemowego substratu. Krzem pozyskuje się z piasku kwarcowego poprzez procesy rafinacji i wytapiania. Ten etap jest kluczowy dla czystości materiału wyjściowego.
Następnie, otrzymany krzem jest cięty na cienkie wafle o grubości od 150 do 200 mikrometrów. Precyzja tego procesu ma ogromne znaczenie dla późniejszej wydajności ogniwa.
Kolejnym krokiem jest domieszkowanie wafli, co tworzy warstwy typu p i n. To właśnie na tym etapie formuje się charakterystyczna struktura ogniw słonecznych.
Po domieszkowaniu, na wafle nanoszone są elektrody metalowe, a ich powierzchnia może być teksturyzowana dla lepszej absorpcji światła. To kluczowy etap w budowie ogniwa fotowoltaicznego.
Finalnym etapem jest łączenie ogniw w moduły słoneczne, co pozwala na zwiększenie napięcia i mocy wyjściowej. Moduły są następnie laminowane dla ochrony przed wilgocią i zanieczyszczeniami oraz poddawane rygorystycznym testom jakości.
Materiały używane w produkcji ogniw słonecznych
W budowie instalacji fotowoltaicznej wykorzystuje się różnorodne materiały, każdy pełniący specyficzną funkcję. Najważniejszym surowcem jest bez wątpienia krzem, stanowiący podstawę większości ogniw fotowoltaicznych. Oprócz niego, stosuje się także metale szlachetne do elektrod, szkło do osłon oraz polimery do enkapsulacji.
Krzem odgrywa kluczową rolę ze względu na swoje unikalne właściwości półprzewodnikowe. Jest powszechnie dostępny, co czyni go ekonomicznym wyborem. Ponadto, technologia obróbki krzemu jest dobrze rozwinięta, co pozwala na produkcję wysokiej jakości ogniw.
| Materiał | Zastosowanie |
| Srebro | Elektrody przewodzące |
| Szkło hartowane | Osłona paneli |
| EVA (kopolimer etylenu z octanem winylu) | Enkapsulacja ogniw |
| Aluminium | Ramy modułów |
Wydajność różnych typów ogniw fotowoltaicznych
Efektywność ogniw fotowoltaicznych jest kluczowym parametrem określającym ich zdolność do konwersji energii słonecznej na elektryczną. Różne typy ogniw charakteryzują się odmienną wydajnością, co wpływa na ich zastosowanie i opłacalność.
Ogniwa monokrystaliczne wykazują najwyższą efektywność, sięgającą 20-22%. Polikrystaliczne osiągają wydajność w zakresie 15-18%, co czyni je dobrym kompromisem między ceną a wydajnością. Ogniwa amorficzne, mimo najniższej efektywności (6-8%), znajdują zastosowanie w specyficznych warunkach, gdzie liczy się elastyczność i lekka konstrukcja.
| Typ ogniwa | Wydajność |
| Monokrystaliczne | 20-22% |
| Polikrystaliczne | 15-18% |
| Amorficzne | 6-8% |
- Dla maksymalnej wydajności na ograniczonej przestrzeni wybierz ogniwa monokrystaliczne
- Jeśli szukasz kompromisu między ceną a wydajnością, rozważ ogniwa polikrystaliczne
- Dla zastosowań wymagających lekkości i elastyczności, ogniwa amorficzne mogą być najlepszym wyborem
- Weź pod uwagę lokalne warunki nasłonecznienia i temperaturę przy wyborze typu ogniwa
Przyszłość technologii ogniw słonecznych
Innowacje w dziedzinie budowy ogniw fotowoltaicznych nieustannie poszerzają granice możliwości tej technologii. Jednym z najbardziej obiecujących trendów jest rozwój ogniw perowskitowych, które oferują potencjał do osiągnięcia jeszcze wyższej wydajności przy niższych kosztach produkcji. Równolegle prowadzone są prace nad ogniwami tandemowymi, łączącymi różne materiały dla zwiększenia efektywności konwersji energii.
Kolejnym ważnym kierunkiem rozwoju są elastyczne i przezroczyste ogniwa słoneczne. Te innowacje otwierają nowe możliwości integracji fotowoltaiki z architekturą, pozwalając na tworzenie energooszczędnych budynków z panelami zintegrowanymi z oknami czy fasadami. Trwają również badania nad wykorzystaniem nanotechnologii do zwiększenia absorpcji światła i efektywności ogniw.
Perspektywy rozwoju technologii ogniw słonecznych są niezwykle obiecujące. Oczekuje się, że w najbliższych latach nastąpi znaczący wzrost wydajności przy jednoczesnym spadku kosztów produkcji. To z kolei przyczyni się do szerszego zastosowania fotowoltaiki, nie tylko w energetyce, ale także w elektronice użytkowej czy transporcie. Konstrukcja paneli słonecznych przyszłości może radykalnie zmienić sposób, w jaki pozyskujemy i wykorzystujemy energię słoneczną.
Ogniwa fotowoltaiczne: od budowy po przyszłość energii słonecznej
Budowa ogniwa fotowoltaicznego to fascynujący proces łączący zaawansowaną technologię z prostą zasadą działania. Od warstw N i P, przez różne typy ogniw, aż po innowacyjne materiały - każdy element odgrywa kluczową rolę w efektywnej konwersji energii słonecznej na elektryczną.
Zrozumienie różnic między ogniwami monokrystalicznymi, polikrystalicznymi i amorficznymi pozwala na dokonanie świadomego wyboru, dopasowanego do indywidualnych potrzeb i warunków. Choć wydajność wciąż stanowi wyzwanie, nieustanny rozwój technologii, w tym obiecujące ogniwa perowskitowe i tandemowe, otwiera nowe możliwości dla przyszłości energetyki solarnej.
Patrząc w przyszłość, możemy spodziewać się nie tylko wzrostu efektywności ogniw fotowoltaicznych, ale także ich szerszej integracji z codziennym życiem. Elastyczne i przezroczyste panele mogą zmienić oblicze naszych miast, czyniąc energię słoneczną jeszcze bardziej dostępną i wszechobecną. To ekscytujący czas dla technologii solarnej, która ma potencjał, by stać się kluczowym elementem zrównoważonej przyszłości energetycznej.
